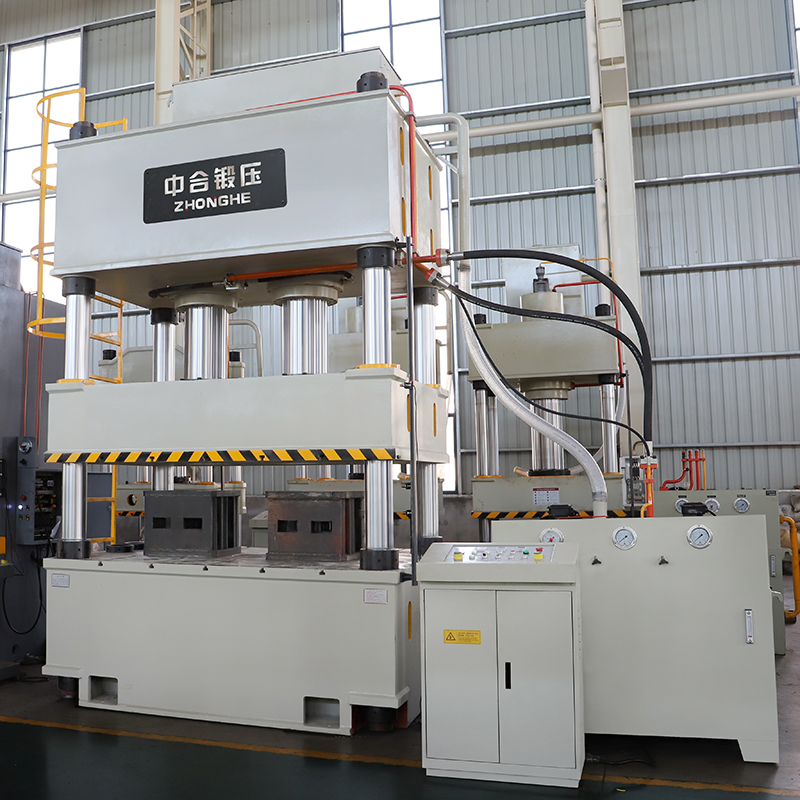

500噸三梁四柱液壓機（雙缸）

500噸三梁四柱液壓機型號YQ32-500T，機器公稱壓力5000KN，因其結構簡單穩定，適用于對任何可塑性材料進行壓型、校直、壓裝、折彎、沖壓、鍛造成型等。本機采用雙缸結構設計，液壓機工作臺面有效尺寸2000x1600mm，液壓缸最大行程800mm，開口高度1200mm，工作臺面大，速度快，產品受壓均勻，操作方便，工作壓力、行程可根據工藝需要在規定范圍內調整。

500噸三梁四柱液壓機由本機（主機）、動力系統及液壓控制系統三部分組成。主機系統由上橫梁、滑塊、工作臺、立柱、主油缸和頂出缸（選裝）等組成，四根立柱作為主架，上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端，形成封閉的機身體。主油缸安裝與上橫梁的孔中，滑塊與主缸活塞桿法蘭連接，依靠四根立柱導向作上下運動，滑塊和工作臺表面有“T”形槽，用于緊固安裝模具。

500噸三梁四柱液壓機

雙缸500噸四柱液壓機

500噸三梁四柱液壓機（雙缸）技術參數：

設備型號：YQ32-500T

公稱壓力：5000KN

系統壓力：25Mpa

滑塊行程：800mm

開口高度：1200mm

臺面尺寸：2000*1600mm

下行速度：150mm/s

工作速度：6-15mm/s

回程速度：140mm/s

電機功率：30KW

頂出力：100T

注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。

500噸三梁四柱液壓機（雙缸）的結構特點：

1、四柱式結構，剛性好、精度高、結構緊湊、經濟適用；

2、液壓控制采用插裝閥集成系統，泄露點少、沖擊小、動作可靠，可有效的保護模具和設備的使用壽命；

3、專業油缸密封元件，可靠性強，壽命長；

4、導軌自動潤滑裝置，充分保護導柱，保持精度；

5、機電一體化安全裝置，如:油缸下腔支撐回路、油缸上下腔互鎖回路等，有良好的安全性；

6、電氣系統采用PLC控制，可實現一鍵操作，工序簡單易操作；

7、500噸三梁四柱液壓機（雙缸）可實現定壓、定程兩種成型工藝，具備保壓延時功能；

8、根據不同工藝，工作壓力、行程可在一定范圍可調節，簡單易操作；

可選配附件或功能:

1、移動工作臺；

2、沖裁緩沖裝置；

3、光幕保護裝置；

4、行程、壓力、速度數顯、數控裝置；

5、觸摸式工業顯示屏；

6、液壓系統加熱、冷卻裝置；

7、打料裝置；

8、滑塊限位閥；

9、模具加熱及溫控裝置；

10、PLC可編程控制器；

11、根據工藝可選擇單缸、雙缸、多缸布局；
